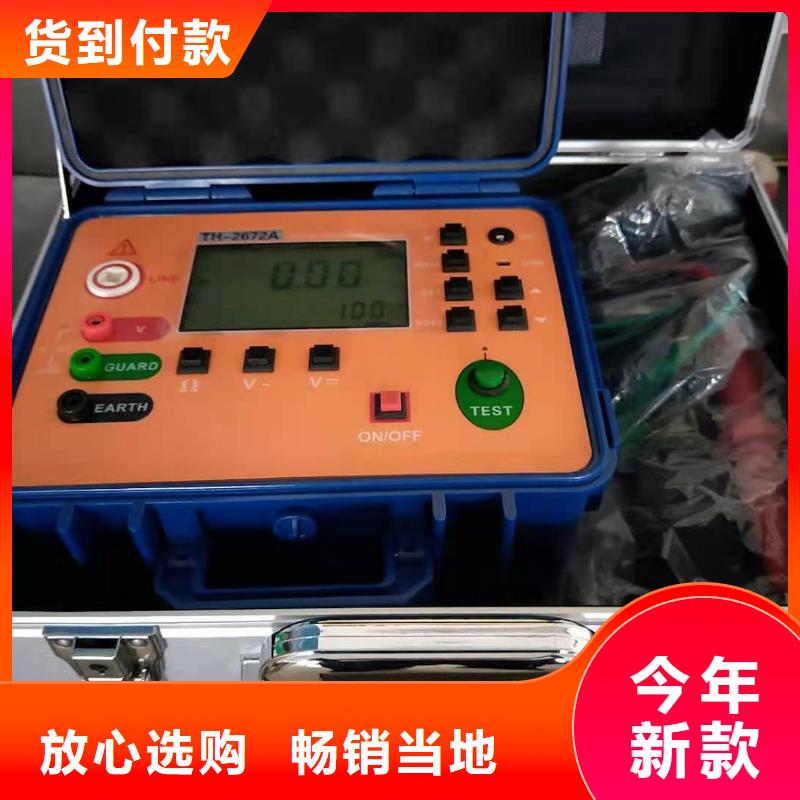

通辽绝缘电阻测试仪接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下测试键开始测试，待测量完成显示值固定不变后方可读取吸收比或者极化指数值。5、待测试完成后可按键切换查看吸收比或者极化指数值的被除数、比值，或按键切换查看吸收比或者极化指数值的比值、除数（比如“60:15S”模式下，左下角显示“60:15S”则为比值，显示”15S”则为被除数，显示“60S”则为除数，其他模式相同）。图 9-5 比值 9-6 被除数9-7 除数4、极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

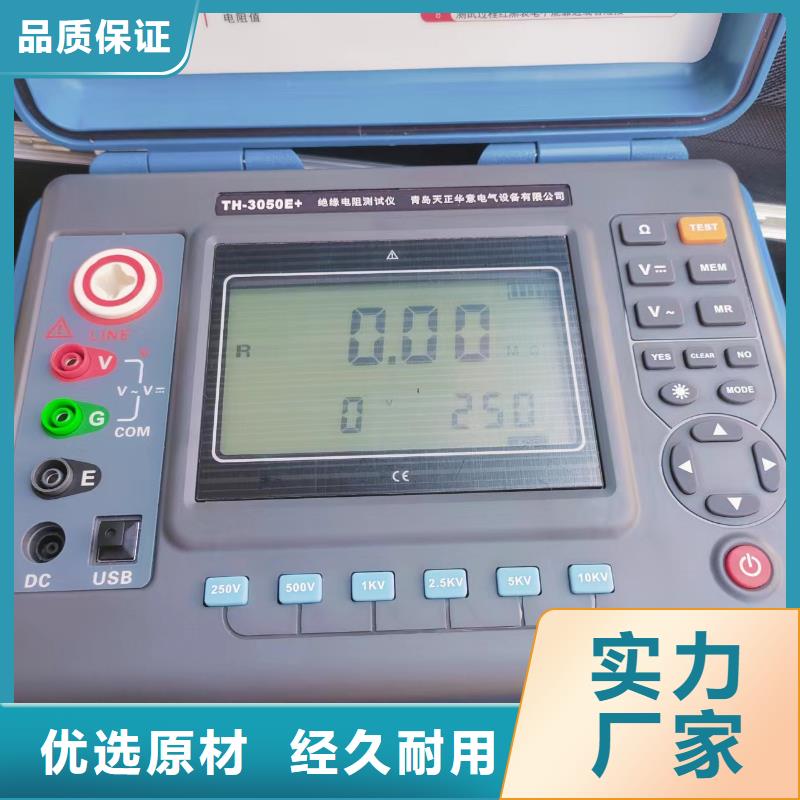

通辽绝缘电阻测试仪 外界干扰 高绝缘材料加上直流电压后，通过试样的电流是很微小的，极易受到外界干扰的影响，造成较大的测试误差。热电势、接触电势一般很小，可以忽略；电解电势主要是潮湿试样与不同金属接触产生的，大约只有20mV，况且在静电测试中均要求相对湿度较低，在干燥环境中测试时，可以电解电势。因此，外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻超过1011欧姆时；被测试样、测试电极和测试系统均应采取严格的屏蔽措施，外界干扰带来的影响数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有5个电压等级）。?额定绝缘测试电压范围100～2500V绝缘电阻测量范围0.01MΩ～200GΩ。直流电压测量范围0～1000V交流电压测量范围0～750V。

通辽绝缘电阻测试仪影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小

通辽绝缘电阻测试仪 电子式绝缘电阻表关于中值电阻和跌落电阻的选取要求指针式表测量端子的中值电压允许值指针式表指示值处于几何中心位置近的带刻度值的刻度线时，测量端子L和E间的电压为中值电压，中值电压应不低于额定电压的90％。指针式表的中心分度电阻值一般为量程上限值的2％～2.5％.2、数字式表的跌落电压允许值数字式表的显示值为制造厂提供的跌落电阻值时，测量端子L和E之间的电压为跌落电压，其值应不低于额定电压的90％。数字式表的跌落电阻值应在基本量限的上限值的1％以内。残余电阻值小于1Ω，变差不大于0.1Ω。环境参考条件：20＋2-3 ℃，相对湿度：50％±10％.标称使用环境:温度23±5℃，相对湿度：25％～60％。6．线路对外壳的绝缘电阻：≥1×1011Ω。附录1兆欧表型号中值电阻值ZC25—3（旧5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于数字表有较长的时间常数（约25S），故一次测量完毕后需停止恒速器转动或关闭电子绝缘表的电源，置“测量选择”开关于“放电”位置，待高压跌落到百伏以下时，再换量程或改变测量项目，以确保测试人员及设备。特别提示：（1）、在检定本装置的标准数字表时，需注意一定要按常规将标准源的信号退至零后才可转动“量程选择”开关，以避免标准源意外损坏。由于检定时测试电压较高，个别电阻盘的阻值会因施加电压的时间延长而小幅度变化，但只要在一分钟之内不超过该阻值盘允许误差的70％应为合格。六、附则 1、随机供应的文件及附件装箱单 使用说明书 产品合格证 测试线 一付 电源线 一根在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如因产品质量不良而不能正常工作时，本厂无偿地为用户修理。线路对外壳的绝缘强度应能承受50Hz正弦波电压8KV一分钟试验。电源电压: AC220V 50HZ。面板设置及说明 本检定装置由标准数字表和标准电阻器两部分组成。1、标准数字表用来测电压，布置在装置的左边，为方便使用，其电压输入端单独设置。左边中部为具有绿色背光的LCD显示器，适用于各种环境使用。数字表测量选择开关根据测量需要可选择不同测试项目。

通辽绝缘电阻测试仪 测试仪结构说明图1检测发射机手持接收机该测试仪由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用测试仪测试之前必须确保探头完好。2. 安装测试仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。

通辽绝缘电阻测试仪 实验之前注意事项1、本仪表测试电压高，出力强，被测量对象往往又带有工频泄漏或感应上 高压干扰电能，因此为了人身，使用本仪器首先一定要接好接地线！2、本仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！！一、产品概述随着我国电力工业的快速发展，电器性实验是保障电力系统运行和维护工作中的一个重要环节，绝缘诊断是检测电气设备绝缘或故障的重要手段。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。

通辽绝缘电阻测试仪 注意： Ω量程定标电压为0.5kV，GΩ量程定标电压为2.5kV。②保证电阻测量准确度的测试电压范围：20％以上电压量程标称值。③当测试电压高于8kV，为准确测量高于20GΩ电阻，裸露在空气的高压电极导体应加屏蔽，避免空气电离带来影响。④2000GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用。5、抗电场干扰能力：2mA(50/60Hz)。6、报时、报警功能：秒表显示值为19分59秒，20分钟一循环，声响报点为15秒、60秒、每分钟，到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警。7、显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。8、 供电：内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。带交流（50/60Hz）220V接入口对电池充电或浮充电工作。9、使用环境温度：﹣20℃～﹢40℃相对湿度：20％～90％10、体积：315×240×180mm（长×宽×高）11、质量：5.5kg五、工作原理本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆——数字转换，该技术具有非常高的抗干扰能力，能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。测试电压0～20kV是由带反馈的它激式直流电压变换器电路产生。测试电压高，具有强大的自动调整能力，也使本仪表具有达到非一般同类仪表抗干扰的能力。

通辽绝缘电阻测试仪性能特点 抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。4、高压输出范围宽广：可选择0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可从0V平滑调节到需要的电压。5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。6、高品质：关键部件全部采用进口元件，保证测量精度准确。7、使用方便：采用一体式机箱，体积小、重量轻、便于携带。8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。四、技术指标1、测试电压等级：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、测试电压精度：±(5％＋10V)3、短路电流：典型值10mA4、量程与准确度

通辽绝缘电阻测试仪 注意事项及其它请注意，“线路”为高压端！ 1G＝1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v表示测量电压。（1）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面2500v 表示测试电压大字体105 M 表示测量的瞬时值0 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15sPI 极化比 PI ＝ R10m/R60s（4）测量过程按启/停键，或测量结束，显示放电画面（图三）放电画面（图三）600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。（5）放电完毕之后，进入测量结果存储画面（图四）量结果存储画面（图四）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[ 007 ] ：表示测量数据存储的序号按→键在可以使 存储 退出 007 循环处于选中状态。在 存储 退出 处于选定状态时候按启/停键回到初始设置画面（图一）[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。2．当 时钟图标 处于选中状态 。（1） 按启/停键，进入时间显示与设置画面时间显示与设置画面（图五）（2） 退出 处于选中状态 按启/停键 回到初始设置画面（图一）（3） 设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头按↑↓键修改日期时间。（3）修改完毕，按启/停键 设置 会处于选中状态。（4）按→键在可以使 设置 与退出 循环处于选中状态。在修改日期时间时候，循环移动小箭头3．当 存储图标 处于选中状态（1） 按启/停键，进入查看存储数据画面（图六）查看存储数据画面（图六）（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明（3）[ 000 ] 到[ 007 ] 表示测量序号（4）按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据（5）按→键 翻页（5）按启/停键 回到初始设置画面

通辽绝缘电阻测试仪 使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守《GB26859-2011电力工作规程 电力线路部分》； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35kV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表1时，即应停止检测。如果绝缘子串的总片数超过表1的规定时，零值绝缘子片数可相应增加。电压等级零值片数表1 一串中允许零值绝缘子片数6.在检测过程中两探头间有高压严禁人体接触； 7.测量结束取下探头时，必须在关闭电源后将两探头短接放电后再操作操作（勿同时接触两个探头）； 8.防止剧烈震动、碰撞或高空跌落； 9.严禁拆卸机壳； 10.避免雨淋、水滴、潮湿环境； 11.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。12、手持接收机充电过程中，电源锁必须在开锁状态。13、测试仪的探头有一个带红色的标识接高压端。14、仪器配有1KG的标准电阻，使用前请用标准电阻校验仪器准确度，若误差偏大请联系厂家校准。

通辽绝缘电阻测试仪左侧栏目编号代表被测绝缘子串中的绝缘子片编号，右侧栏目为瓷绝缘子绝缘电阻值，绿色代表大于500兆欧绝缘情况良好，红色代表低于500兆欧绝缘情况恶化。右侧柱状百分比值为小于500兆欧低零值绝缘子占该串绝缘子总片数的百分比，下方为具体统计结果。4）绝缘电阻测量开机检查时间若不准确按照1）中设置，检查电量是否足够本次检测使用。按照2）中设置好杆塔号串号点按“OK”按钮进入检查界面如下：选择合适长度的绝缘操作杆与采集发射机连接好，打开采集发射机电源开关，手握操作杆尾端使前端两探针接触被测绝缘子两端金具如下图：保持接触良好，点按接收发射机上的“检测开关”按钮，测量结果即通过射频传输至接收机并在左侧列表及右侧显示框中同时显示。测量完一串绝缘子后若需要保持则点按“SAVE”按钮，数据自动保存，然后跳转至杆塔串号输入界面，输入需要测量的下一串绝缘子串号，点按“OK”继续测量。

通辽绝缘电阻测试仪使用注意事项 1、使用本检定装置的环境条件特别是湿度应满足前述的相关要求。在高湿环境使用时，除了检定结果不可信之外，严重时可能造成装置损坏，建议停止使用本装置，或采用除湿设备使环境湿度符合要求；仪器要有良好的接地线。2、长时间未使用本检定装置时，使用前应将标准电阻器的各开关从0～10（9）来回转数次，使其接触稳定可靠。3、在使用时，应注意实际施加在标准电阻器上的电压（电流），不要超过铭牌上注明的各电阻盘的使用电压，以免造成电阻元件超差甚至损坏。4、本装置测量电压时，量程可自动选择。将测量开关置于U或Uf档位，开启电源，数字表默认“测量2kV”状态；当输入电压大于2kV时，数字表停在“测量5kV”状态，无小数点显示，此时数表的测量电压为8kV；当输入电压从大于2kV往小变化时，一直要到显示值小于1000时，量程才变为“测量2kV”状态。本装置测量电流时，无自动选择量程的功能。
