通辽三相标准功率源 矢量分析界面-三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

<通辽>天正华意电气设备有限公司

通辽三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。

通辽三相指示仪表检定装置-实力厂家
<通辽>天正华意电气设备有限公司

通辽三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

通辽三相指示仪表检定装置-实力厂家 <通辽>天正华意电气设备有限公司

通辽三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.2A、1A、2.5A、5A、10A、50A　　 输出容量　30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度　　　　　　 　0.05％ FS；3．18 直流电流调定值准确度　　　　　 　0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源　 单相220V±10％，　50Hz±5％；3．21使用环境　 温度200C±100C，　相对湿度≤85％RH；3．22体积重量　 约536×532×205mm3，　25kg（豪华型机箱30kg）。

<通辽>天正华意电气设备有限公司 通辽三相指示仪表检定装置-实力厂家

通辽三相标准功率源 可通过按数字键 来选择升降状态；按 键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。 可按“·”键旁的空白键（100％快捷键），直接调节当前相别、档位的100％电压幅值。 可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。 ⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。 ⑶ 在“交流因数输出设置”界面中： 按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。 按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。 可通过按“（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。 若按“9”键将各相因数显示切换成角度显示后，可通过按“（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的角度。 ⑷ 在“交流谐波输出设置”界面中，可通过 键配合数字键设置各次谐波的幅值、角度值。具体操作见 谐波设置操作。

通辽三相标准功率源 输入参数信息后按“OK”键装置自动进入分格点，电压自动升至点标准值位置，即20V处，在测量值栏下输入被检仪表上的显示值(例为20.005V) 再按一次“OK”键，计算出该点的误差值。装置自动进入顺序第二点(40V)的校验，光标在第二点测量值位置，装置电压值输出40V，在测量值栏下输入被检仪表上的显示值(例为40.005V) 再按一次“OK”键，计算出该点的误差值。其余3点依此类推。如不需校验全部5点，可在5点内任意选择所校点，按“▲”、“▼”键移动光标至所需校点上，按“OK”键，装置输出该点标准值所示的电量在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点的误差值。依此类推，按相同步骤实现其他点的校验。如某校验点误差超过9.999％，会在误差栏中显示＋error或-error。检定过程中如出现误按键使某校验点的误差过大或要对某校验点重新检测时，可按“▲”、“▼”移动光标到该校验点上，按“OK”键，装置输出该校验点标准值所示的电量，再在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点新的误差值。如需修改输入的测量值，可按“?”键移动光标至被修改数字位置，输入新数字。㈢ 存储各校验点完成校验后，按“?”键存储当前表数据，屏幕下部分显示表号（计量编号）、检测时间输入栏，要求输入表号和检测时间，输入表号和检测时间（表号为9位 检测时间为两位年月日格式）后按“OK”键，数据存入装置内的非易失存储器中以备随时调看和上传。若不想存储此次校验数据，按“返回”键即可。

<通辽>天正华意电气设备有限公司 通辽三相指示仪表检定装置-实力厂家

通辽三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

<通辽>天正华意电气设备有限公司

通辽三相标准功率源 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度”、“电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。输　 　出　 　检 　　测对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。⑶ 对于电压、电流以百分比输入方式送数时，在“手动送数”框输入百分比值后，再按“电压”、“电流”键，则装置自动升起当前电压、电流档位的相应百分比幅度。⑷ 而因数、角度、频率始终以“实际值输入方式”输入。

<通辽>天正华意电气设备有限公司 通辽三相指示仪表检定装置-实力厂家

通辽三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<通辽>天正华意电气设备有限公司 通辽三相指示仪表检定装置-实力厂家

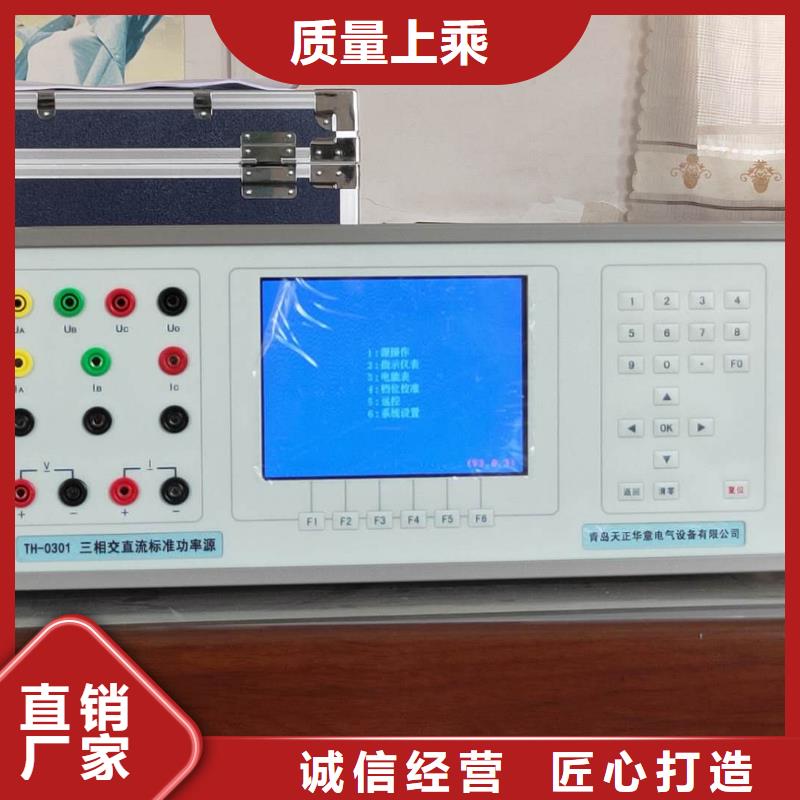

通辽三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<通辽>天正华意电气设备有限公司 通辽三相指示仪表检定装置-实力厂家 <通辽>天正华意电气设备有限公司

通辽三相标准功率源 本装置核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏，图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。2 主要功能及特点2．1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．2 可测量电压、电流谐波含量和波形失真度；2．3 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHZ；2．4 可测量校验装置的电压、电流、功率稳定度；2．5 可测量校验装置的标准偏差估计值；2．6 可测量校验装置的三相电压对称度、三相电流对称度；2．7可测量直流电压和直流电流（选项）；2．8设有RS-232接口，可由PC进行控制操作；2．9与校验台配合，可组成一套高精度、高稳定度的三相电表测试系统。
